HUB类威锋芯片VL813做TYPE-C转HDMI/USB3.0/PD快充扩展坞方案

来源：查看手机网址

扫一扫!

浏览：- 发布日期：2021-09-16 18:41【大中小】

HUB类威锋芯片VL813-简介

威锋VL813 是USB 3.0集线器芯片威锋vl813可以转换成4端口，是一个完全集成的单芯片解决方案，是第三代强调低功耗设计和业界个集成5V DC-DC开关稳压器的USB 3.0集线器芯片，vl813提供高性能，高的功率效率，并降低整体系统的BOM，使它成为一个移动和其他低功耗应用的理想选择。是VL812的升级版本与VL812Pin to Pin，集成度高，省略SPI-Flash，DC-DC，品质更好，快速稳定。今天先邦电子分享一个用威锋芯片VL813做Typec转HDMI/USB3.0/PD快充扩展坞方案。

VL813-Q7应用

- 独立USB集线器

- 台式机前面板中心/综合显示器/电视中心

- 笔记本/超极本扩展坞/端口复制器

- 与键盘，鼠标，显示器等USB集线器复合设备平台和操作系统支持

- 在所有主要的操作系统和平台支持，总能提供USB，如PC，MAC，Linux等

- FW更新了USB

- USB集线器功能是依赖于USB主控制器

- 无需专有的驱动程序，甚至对电池充电功能杂项

- 优化低功耗

- VL813-Q7内置PLL与外部25MHz晶体

- VL813-Q7支持外部SPI闪存进行固件升级

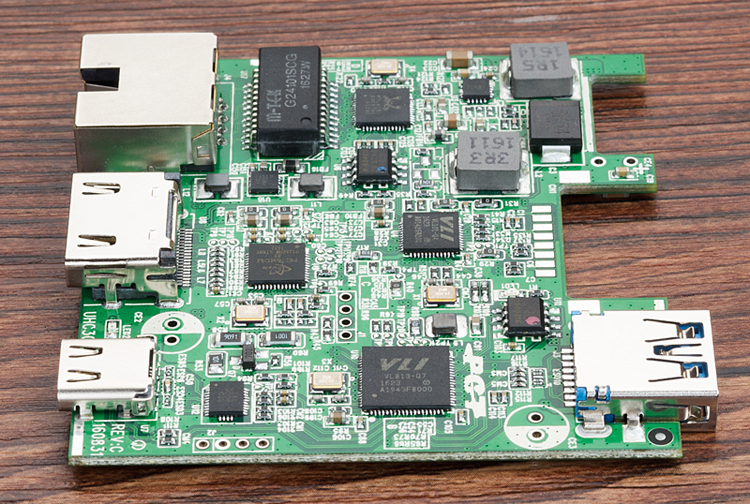

Type-C转HDMI+PD快充扩展坞方案

Type-C转HDMI+USB3.0+RJ45+PD快充扩展坞方案成品

支持高清4K/2K 3D功能千兆网卡

产品介绍：

Type-C扩展坞是把一个Type-C输出设备转换到HDMI接口的高清音视频转换器，也就是可以使苹果电脑MacBooK、PS3/PS4、360 XBox、APPLE-TV等其他的HDTV设备的Type-C信号转换成HDMI信号输出，用户可以把信号同时输出到高清投影机，LCD高清4K/2K电视机等多媒体显示设备，并可以向下兼容USB3.0&USB2.0，并配有接口对设备充电及传输数据，RJ45接口为设备提供千兆网卡本Type-C转换器产品外壳采用铝合金金属材质，抗干扰能力强、耐腐蚀、易散热，外观时尚。

产品规格：

* 产品尺寸：L 75mm x W45mm x H 25mm；

* 线长：12cm

* 输入接口：USB TYPE C正反面可插

* 速度：USB 3.1 Gen 1(5Gbps)

* 主控芯片：威锋

* 输出接口材质：镀镍

* 线材：高纯度无氧铜线芯

* 外壳材质：航空铝合金

* 输出接口：HDMI*1 USB3.0*1 RJ45*1 USB C母座*1

* 适用：HDMI接口显示设备

USB3.0接口，可以连接带标准 USB 端口的闪存和相机等设备，或通过 USB线为手机、平板，进行同步和充电，为MacBook扩展了USB HUB集线器功能
