TYPE-C接口PD USB HUB快充拓展坞方案

来源：查看手机网址

扫一扫!

浏览：- 发布日期：2022-06-27 16:04【大中小】

　　如今type-c接口可以说是随处可见，不管是手机，笔记本电脑，平板，还是智能家电，音响，耳机等等，可以说是渗透到了生活的方方面面。先说说type-c接口的由来：USB-IF组织在2015年推出了USB Type-C口（也可以写作USB-C型口），是一次划时代的变革，当年也称为Type-C元年。后来逐步推出USB 3.1，USB 3.2和USB4

　　20年时间从之前USB-A到USB-B，再到如今的USB-C，统一各种设备接口的时代终于要来了。type-c作为全新接口，支持正反插拔，拥有更多的引脚（24个）,如今成为了主流。那么有些设备只带一个type-c接口，比如type-c接口的笔记本电脑想接音响，鼠标，键盘等，接口根本不够用，这时候就需要一个type-c接口的拓展坞，一拖多，解决这种问题。

　　Dock，又叫作扩展坞，这类产品的流行是因为笔记本电脑的USB或者视频等接口数量有限，用户希望扩展出更多数量的或者更多种类的接口，来满足多元应用需求。

　　type-c hub 拓展坞应用场景很多，不仅可以连接笔记本电脑，手机，还能用于连接Switch游戏掌机，平板作为投屏。而且type-c hub拓展坞有C口充电口，可以给设备最大20V3A（60W）的PD快充，这样投屏的同时充电，不至于投屏导致电量耗尽。

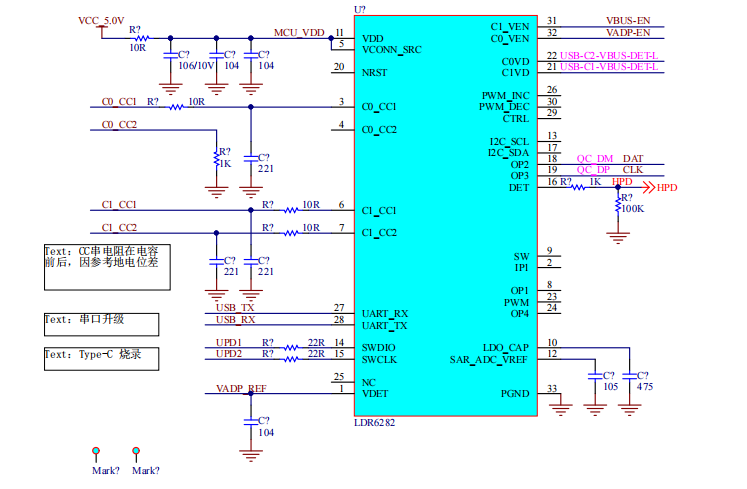

　　type-c hub拓展坞PD快充用到的是LDR6282这颗芯片，LDR6282的双DRP及USB PD3.0功能，使得那些设置了双C口的拓展坞，具备两个C口可以任意盲插的功能，并支持任天堂Switch游戏机视频扩展。用户不必区分哪一个是充电口，哪一个是智能设备。LDR6282会根据USB PD协议解析，自动分配两个C口的连接关系。正如Macbook Pro对多个C口所做的智能适配。

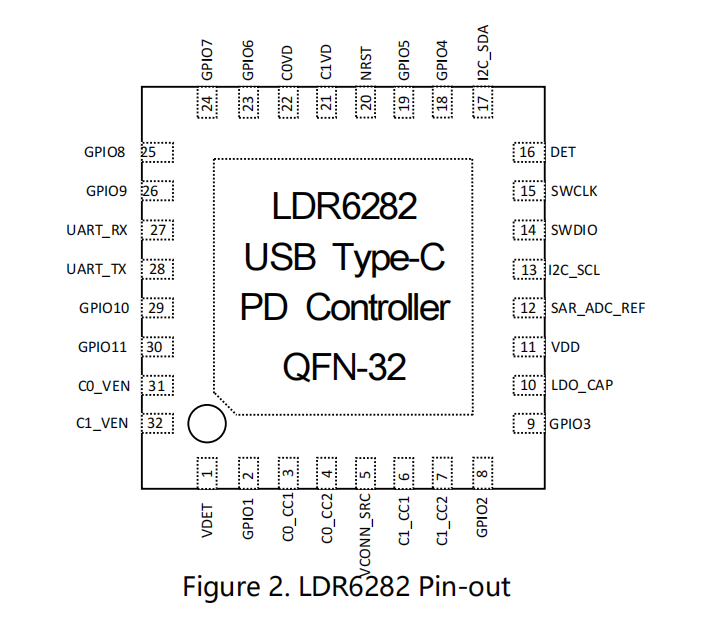

　　双口DRP USB PD Controller LDR6282，顺利通过了USB-IF的PD3.0认证，TID: 2127。LDR6282芯片具有双C口DRP及USB PD3.0控制功能，广泛应用于USB-C Docking，USB-C 显示器，USB-C手机音频转接器，嵌入式安卓/linux系统等场合，在支持标准USB PD3.0/QC2.0/QC3.0协议的基础上，还专门针对任天堂游戏机Switch的视频扩展功能进行了特别适配，兼容性非常优秀。
