Type-c HUB雷电5口扩展坞方案
扫一扫!
现如今type-c接口可以说是随处可见，不管是笔记本电脑，平板，手机，还是智能家电，音响，耳机等等，可以说是渗透到了生活的方方面面。
我们先说说type-c接口的由来：USB-IF组织在2015年推出了USB Type-C口（也可以写作USB-C型口），是一次划时代的变革，当年也称为Type-C元年。后来逐步推出USB 3.1，USB 3.2和USB4。
20年时间从之前USB-A到USB-B，再到如今的USB-C，统一各种设备接口的时代终于要来了。 type-c作为全新接口，支持正反插拔，拥有更多的引脚（24个）,如今成为了主流。那么有些设备只带一个type-c接口，比如type-c接口的笔记本电脑想接音响，鼠标，键盘等，接口根本不够用，这时候就需要一个type-c接口的拓展坞，一拖多，解决这种问题。

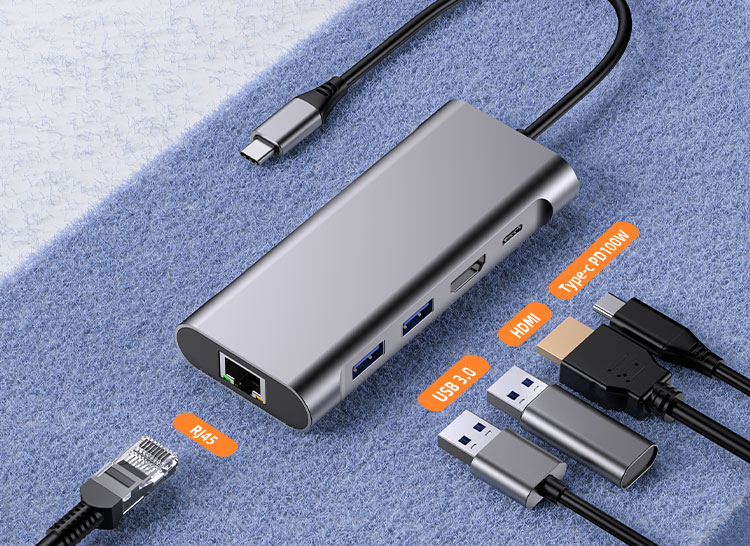

Dock，又叫作扩展坞，这类产品的流行是因为笔记本电脑的USB或者视频等接口数量有限，用户希望扩展出更多数量的或者更多种类的接口，来满足多元应用需求。type-c接口拓展坞应用场景很多，不仅可以连接笔记本电脑，手机，还能用于连接Switch游戏掌机，平板作为投屏。
而随着雷电4的运用，目前HUB驱动芯片很难有能够更得上雷电4传输速率的芯片，但是在去年21年12月。威盛公司率先发布VL830 USB4终端设备转换芯片。VL830同时提供USB和DisplayPort功能，在与Thunderbolt4或USB4系统一起使用时，依然可实现全性能运行。USB4最大的特点就是传输速度更快了，支持的传输协议更多了，采用了C型接口，并且兼容了雷电3，支持4K@60fps传输。USB4的普及将对终端设备的形态有很大的影响，接口会越来越少，并且形态高度统一，也就是兼容性会更好。

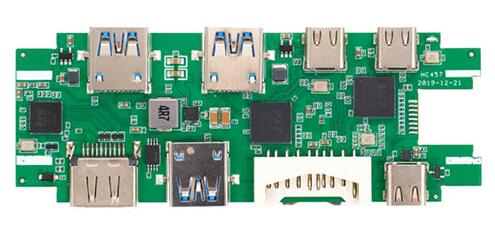

威锋USB4转换芯片具有一个USB4或雷电4上行接口，具备5个下行接口和1个DP接口，DP接口支持32.4Gbit/s带宽，最高支持8K/60Hz HDR视频输出。硬件支持数字签名固件的安全功能，支持PWM驱动LED指示灯，支持通过USB接口或I2C总线进行固件升级。USB口支BC1.2、Apple2.4A、三星等充电协议，可为连接的设备进行充电。内置USB3.2集线器，支持四个USB3.2和一个USB2.0接口，还支持一个DP1.4a接口。其中DP接口还可通过其他转接芯片转换成HDMI接口，搭配威锋VL103、VL105等芯片进行PD支持，可实现笔记本电脑的USB-C口供电、USB接口和显示接口扩展。
威锋USB4转换芯片具有一个USB4或雷电4上行接口，具备5个下行接口和1个DP接口，DP接口支持32.4Gbit/s带宽，最高支持8K/60Hz HDR视频输出。硬件支持数字签名固件的安全功能，支持PWM驱动LED指示灯，支持通过USB接口或I2C总线进行固件升级。USB口支BC1.2、Apple2.4A、三星等充电协议，可为连接的设备进行充电。内置USB3.2集线器，支持四个USB3.2和一个USB2.0接口，还支持一个DP1.4a接口。其中DP接口还可通过其他转接芯片转换成HDMI接口，搭配威锋VL103、VL105等芯片进行PD支持，可实现笔记本电脑的USB-C口供电、USB接口和显示接口扩展。
