USB Type-C多功能转接拓展坞Hub方案简介

返回列表 来源: 查看手机网址
扫一扫!扫一扫!
浏览:- 发布日期:2022-08-12 17:09【
  USB Type-C 拓展坞主要用于Type-C接口功能扩展,可方便实现Type-C扩展USB3.0接口,DP/VGA/HDMI显示接口,Type-C充电口等应用。
  USB Type-C拓展坞方案包含了一颗USB PD接口控制芯片CH225(或者集成PD协议的单片机CH543),用于 PD通信协商、视频Alt Mode/USB外设功能的切换与协调等,符合USB Type-C 1.2与USB PD 3.0 规范,兼容4线或8线Display Port V1.2/1.3,可用于Display Port/HDMI视频拓展、多USB 3.0与Type-C接口拓展、有线网卡、声卡、读卡器等附加功能拓展、USB/Type-C充电等。

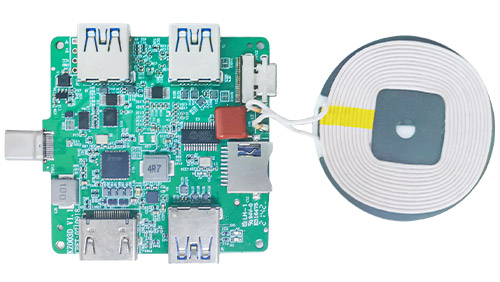

方案一:USB TYPE-C 转TYPE-C/F+HDMI+USB3.0-A+SD+TF(支持12V无线充电)
输入:USB3.1 Type-C Male(Gen1 Data+PD60W)
输出::Type-C/F*1(支持接入PD60W电源;支持接入GEN1 5G数据(如type-c3.0∪盘,硬盘等设备实现数据读写并向下兼容USB2.0设备)。
HDMI*1:支持接入HDMI1 .4版本的显示器,电视,投影仪等显示设备,实现4K*2K@30hz超高清显示。
USB3.0-A*3:支持接入USB3.0设备(如USB3.0的∪盘,硬盘等设备实现数据读写,并向下兼容USB2.0 )。
Micro SD*1:支持接入MICRO 2.0高速卡实现数据读写。
TF*1:支持接入TF2.0高速卡实现数据读写。

type-c hub扩展坞

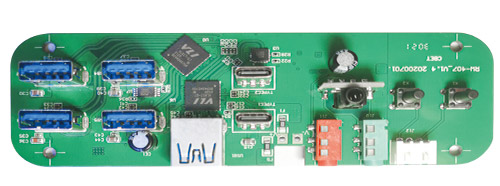

方案二:USB3.0 A 转4*USB3.0-A+DC+MIC+AUDIO
输入 :1*USB3.0 A / Female
输出:4*USB3.0-A,支持接入USB3.0设备(如USB3.0的∪盘,硬盘等设备实现数据读写,并向下兼容USB2.0 )
2*Type-c 3.0 Female
1*DC 24V POWE
1 *MIC
1 * AUDIO-L/R MIC
1* AUDIO-L/R
type-c hub扩展坞方案

拓展方案特点:
•   支持正反插,即插即用,免驱动安装
•   支持手机、平板、笔记本等 Type-C 接口音频/视频拓展
•   支持Display Port V1.2/1.3、USB2.0、PD充电
•   单芯片完成PD协议相关通讯控制,外围简单,成本低
•   支持HUB扩展,以及HUB下游USB外设功能拓展,如有线网卡,声卡,读卡器等
•   ESSOP10、QFN-20封装,便于小型化设计
