type-c 接口，其全称是：USB type-c 。大家肯定都听过这个名词，但是大多数人对这个接口了解可能只是表面上的，了解途径可能也仅限于手机厂家的一些宣传。那么下面我们就来详细介绍一下这个接口的工作原理。
TYPE-C设备识别方法
TYPE-C设备识别方法
TYPE-C接口的工作原理
TYPE-C接口的工作原理

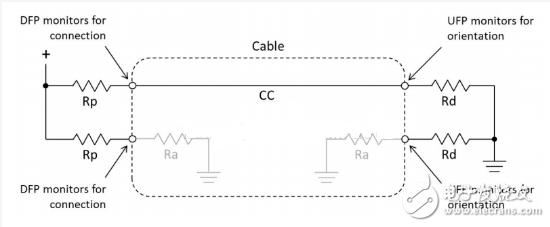

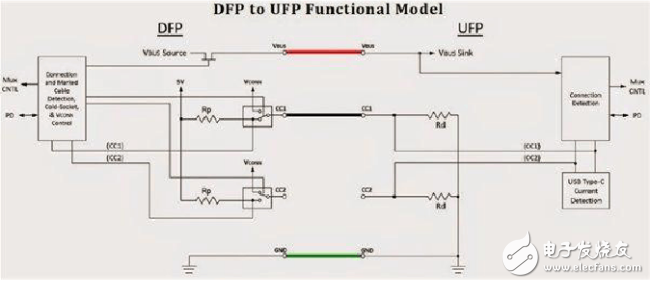

图DFP （Downstream Facing Port）也就是主，UFP （Upstream Facing Port）为从。除了DFP、UFP，还有个DRP （Dual Role port），DRP可以做DFP也可以做UFP。当DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。 在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CC pin（CC1，CC2）检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。
电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别？就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。
需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc线。
TYPE-C设备识别方法
TYPE-C设备识别方法
TYPE-C接口的工作原理
TYPE-C接口的工作原理
图DFP （Downstream Facing Port）也就是主，UFP （Upstream Facing Port）为从。除了DFP、UFP，还有个DRP （Dual Role port），DRP可以做DFP也可以做UFP。当DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一起，这时就是任意一方为DFP，另一方为UFP。 在DFP的CC pin有上拉电阻Rp，在UFP有下拉电阻Rd。未连接时，DFP的VBUS是无输出的。连接后，CC pin相连，DFP的CC pin会检测到UFP的下拉电阻Rd，说明连接上了，DFP就打开Vbus电源开关，输出电源给UFP。而哪个CC pin（CC1，CC2）检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。
电阻Rd=5.1k，电阻Rp为不确定的值，根据前面的图看到USB Type-C有几种供电模式，靠什么来甄别？就靠Rp的值，Rp的值不一样，CC pin检测到的电压就不一样，然后来控制DFP端执行哪种供电模式。
需要注意的是，上图里画了两个CC，实际上在不含芯片的线缆里只有一根cc线。
