USB HUB方案设计公司

　　先邦电子科技是一家专业的USB HUB方案开发，设计，生产销售制造型的综合企业。研发团队座落于台北市中和区，目前有硬件/软体开发工程师10余人，其主要产品有：USB HUB、Type-C HUB多功能扩展坞等产品。本公司建立了一整套完善的质量保证和管理体系。产品通过ISO9001质量体系，ROHS环保认证，CE、FCC认证，国家3C认证！产品远销欧美，日本等发达国家！是广大品牌商、电商、外贸商的优质合作伙伴。下面先邦为大家介绍USB HUB成品及HUB扩展坞定制设计案例。

*1、USB-C to HDMI/2USB3.0/SD/TF CBET C-H2UST**	型号：C-H2UST USB-C转HDMI/2USB3.0/SD/TF 输入：USB-C 输出：1HDMI F 4K@30HZ 2USB3.0 A/F 5Gbps 1SD3.0标准差 1TF3.0倍材质：铝颜色：黑、灰、银、金尺寸：*L96mm X W31mm X H10 mm
*2、USB-C to HDMI/2USB3.0/RJ45/PD CBET C-H2URP**	型号：C-H2URP USB-C到HDMI/2USB3.0/RJ45/PD 输入：USB-C 输出：1HDMI F 4K 30HZ 2USB3.0 A/F 5Gbps 1RJ45 F 1000Mbps 1USB-C，适用于PD3.0 60W，5Gbps 材质：铝颜色：黑、灰、银、金尺寸：*L103mm X W33mm X H14mm
*3、USB-C to HDMI/2USB3.0/USB-C CBET C-H2UC**	型号：C-H2UC USB-C to HDMI/2USB3.0/USB-C 输入：USB-C 输出：1hdmi f 4k 30hz 2USB3.0 A/F 5GBPS 1USB-C F PD3.0 60w，W/Data 5GBPS 材料：铝颜色：黑、灰、银、金尺寸：L79mm x W28mm x H10mm

USB HUB扩展坞生产厂家环境

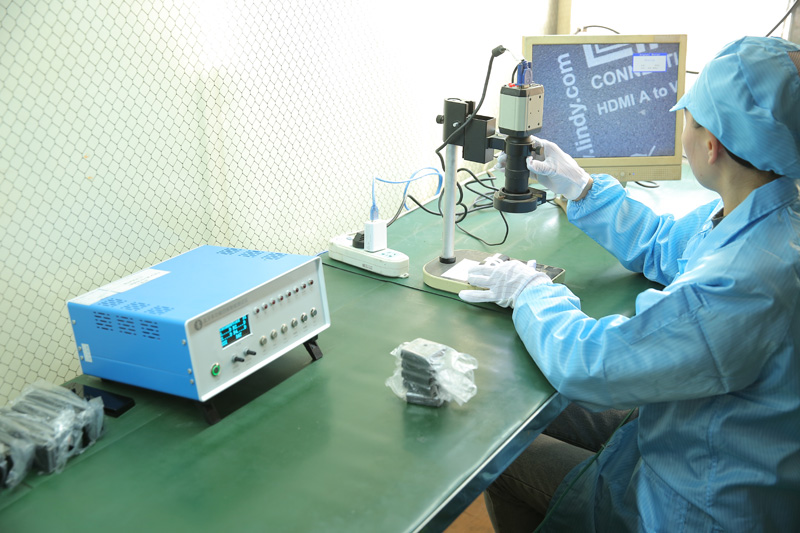

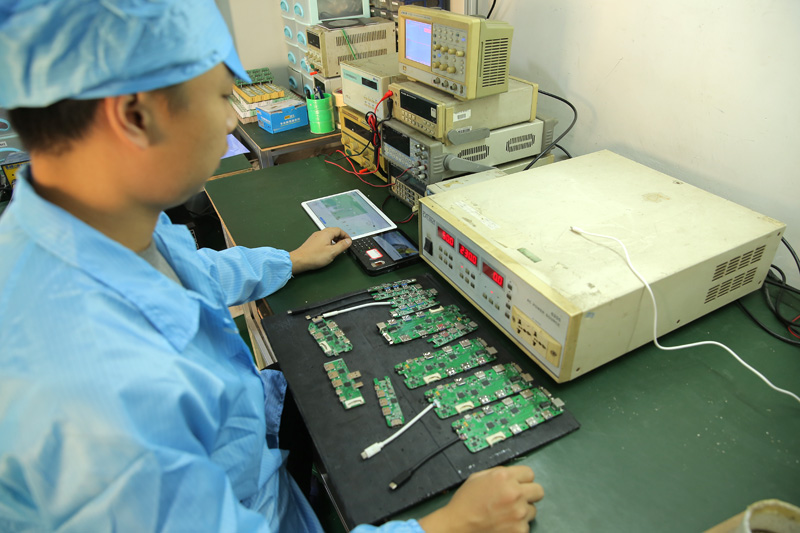

SMT自动化产线	AOI检测	YAMAHA自动化高速生产线

IQC来料检验	后焊插件线	组装线测试位

公司前台	业务团队	工程部

USB HUB扩展坞定制设计方案

1、USB HUB扩展坞笔记本电脑风扇底座功能升级整合案例

说明：9-in-1 USB Type-C to HDMI+3*USB3.0+RJ45+Type-C +SD+TF+Audio Docking Station W/2*DC Module
规格： Input： USB 3.1 Type-C Female

Output：1*HDMI Female (4K @30Hz)

3*USB3.0 A/F (5Gb/s )

1*RJ45 (100Mbps)

1*Type-C/F (PD3.0 60W

+Data Gen1)

1*SD (2.0)

1*TF (2.0)

1*Audio (3.5mm, W/Mic)

W/ 1*DC座（4 pin, 5V 500mA 风扇电源）

W/ 1*DC座（4 pin, 5V 500mA 灯带电源）
USB HUB风扇底座方案

2、无市电供电环境的平板，手机，笔记本，智能屏有线上网同时支持PD充电功能，POE网络交换机供电案例

说明：USB3.0 + 5*RJ45 USB网卡Module
规格：Input： POE RJ45 (100Mbps)

Output： 1*USB2.0 Type-A Female

1、两路直通网口转接功能。

2、由POE交换机给华为M6平板电脑上行充电（5V 1A）。

3、支持华为M6平板电脑，有线百兆上网功能。

POE网络交换机HUB方案

3、Mini DP+USB3.0端口笔记本电脑多功能扩展坞案例

说明：11 IN 3 USB3.0+Marco USB(外部5V供电)+Mini DP to HDMI+DP+VGA+USB3.0+SD+TF+AUDIO+Type C DATA
规格：Input： USB3.0 Male+Marco USB(外部5V供电)Female+Mini DP Male

Output： 1*HDMI Female (4K @30Hz)

1*DP Female (4K @30Hz)

1*VGA Female(1080P@30Hz)

3*USB3.0 A/F (5Gb/s)

1*Audio (3级,3.5mm)

1* SD(3.0)

1* TF(3.0

1*RJ45 (1000Mbps)

1* Type C/F(Gen1)
USB3.0笔记本扩展坞方案案例
