扩展坞都有哪些接口_扩展坞HUB接口介绍
随着笔记本电脑的轻薄化,自带接口逐渐减少,拓展坞的使用也越来越普及。一直好奇拓展坞如何通过一个接口实现众多功能,也尝试在这里通过介绍拓展坞的一些接口与协议。

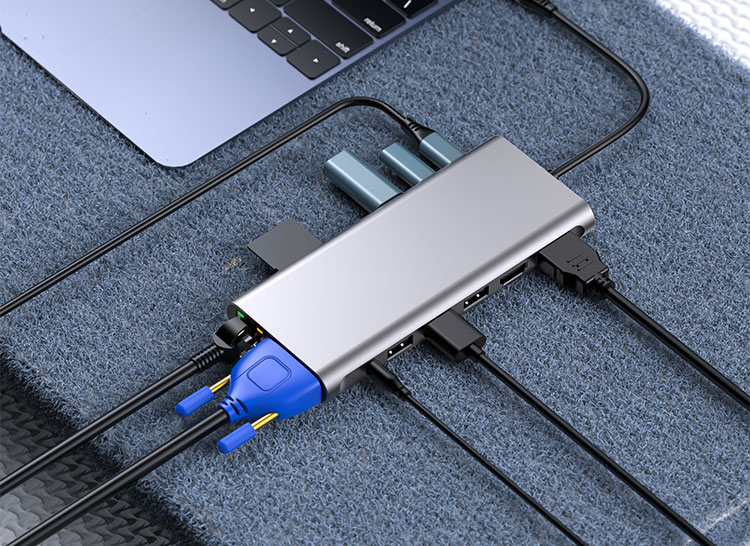

扩展坞就是用来扩展笔记本电脑功能的底座,通过接口和插槽,它可以连接多种外部设备,如驱动器、大屏幕显示器、键盘、打印机、扫描仪等等。
它可以弥补轻薄笔记本电脑本身携带附件较少的缺陷,这种设计让用户在办公室里能够享受到台式机一样的便利和舒适,在移动办公时又能发挥笔记本的便携性。
目前市场上有两口至12口等接口数量不等的扩展坞,这些端口涵盖了充电、音频、USB、HDM I、SD卡、网口等功能,而且多接囗可以同时使用,互不影响。通常来讲,九口基本已经能满足日常办公所需。
1、USB3.0:拓展外设
主要实现U盘以及移动硬盘之间互传数据的需要,以及连接鼠标、键盘、MacBook接鼠键。
2、USB2.0:数据传输
USB2.0的最高传输速率为480Mbps,即60MB/s。不过大多数情况下usb2.0的最高实际传输速度只有30MB/s。
3、Type-C接口
支持手机、硬盘、∪盘等数据传输,现在USB 3.1 Gen2的速度已经达到10Gbps,设计标准也可以满足视频、数据兼顾传输。
适用于苹果 Macbook、华为 Mate Book、小米笔记本及华为P40、Mate30,三星S20、S10系列手机。
需要注意的是,USB 3.1 Gen1就是USB 3.0,而USB 3.1 Gen2才是真正的USB3.1。
4、USB-A:连接键盘鼠标
连接键盘鼠标使用的也是USB-A口,因为键盘鼠标对于接口的性能要求很低,
所以关于键鼠的连接,在选购的时候只需要注意接口数量够不够就行了,性能问题不用担心。
5、雷电接口
使用了Thunderbolt技术的接口,同时满足PCI Express和DisplayPort两种通信协议。
其中PCI Express用于数据传输, DisplayPort(也就是DP接口)超高清视频和最多的八声道音频。
雷电3接囗,40Gbps理论传输速率。主机端口,连接线,与终端设备符合雷电规范,才能达到最佳传输性能。
在笔记本上使用比较多,拥有该接口的笔记本对拓展坞的兼容性更好!但支持雷电3的产品目前价钱都很贵。
6、HDMl:外接大屏
目前主流是HDMI1.2、HDMI1.4、HDMI2.0版本,不同的接口所支持的分辨率、色深、刷新率不同。
HDMI接口就是一种用来传输影像和声音信号的接口,在智能电视、机顶盒、投影仪等设备中比较常见,其接口呈倒梯形。商务上,使用投影仪/显示器,可供会议、展示PPT等场景,需搭配对应HDMI线才能实现投屏。
HDMI接口在2002年提出,随着行业发展,HDMI 2.1标准已经能够支持4K@120Hz及8K@60Hz,支持高动态范围成像(HDR),可以针对场景或帧数进行优化,向后兼容HDMI 2.0、HDMI 1.4。最主要的是,它是视音频同时传输的。
7、VGA接口
可连接投影仪等,VGA最高支持分辨率:1080P/60Hz。
VGA接口也称为D-Sub接口。VGA采用的是模拟协议。VGA接口采用15针插针式结构,里面传输分量、同步等信号,是很多老显卡、笔记本和投影仪所使用的接口。
由于线材与信号干扰等一系列问题,VGA使用时一般仅能够达到1080p分辨率,在高分辨率下字体容易虚,信号线长的话,图像有拖尾现象。
8、DP接口
主要搭载游戏本上,拥有更大的带宽,需要区分有的游戏本是搭载mini DP接口,购买连接线需要mini DP转DP标准接口。
DP接口(DisplayPort)是一种图像显示接口,它不仅可以支持全高清显示分辨率(1920×1080),还能支持4k分辨率(3840×2160),以及最新的8k分辨率(7680×4320)。
9、SD/TF卡槽
连接手机卡、相机卡,大卡、小卡即插即用,解决 MacBook/超级本无卡槽读卡难题。
根据外型,可以大致将SD卡划分为:SD卡、mini SD卡、Micro SD卡(旧称TF卡)这三种。
SD卡:一种基于半导体快闪记忆器的新一代记忆设备。适用于相机、摄像机、电子书、MP3、AV器材等。
TF卡:别名microSD,mini版的SD卡。一种极细小的快闪存储卡。鉴于体积小、容量大的优势,适用于GPS设备、音乐播放器、快闪存储器盘、手机等体型小巧的存储设备。
10、3.5mm音频接口
3.5mm标准音频口适配市面上大部分音频设备,支持音频同时输入、输出,支持耳机/麦克风/音箱轻松连接。
11、以太网口:连接网线
连接有线网络,主要是为稳定的网络提供保障,市面上有百兆和千兆,尽量选择千兆的,传输速率1Gbps,理论下载速度125M/s,这一点不用多说了,只要选带网口的,基本就是它了。
扩展坞就是用来扩展笔记本电脑功能的底座,通过接口和插槽,它可以连接多种外部设备,如驱动器、大屏幕显示器、键盘、打印机、扫描仪等等。
它可以弥补轻薄笔记本电脑本身携带附件较少的缺陷,这种设计让用户在办公室里能够享受到台式机一样的便利和舒适,在移动办公时又能发挥笔记本的便携性。
1、USB3.0:拓展外设
主要实现U盘以及移动硬盘之间互传数据的需要,以及连接鼠标、键盘、MacBook接鼠键。
2、USB2.0:数据传输
USB2.0的最高传输速率为480Mbps,即60MB/s。不过大多数情况下usb2.0的最高实际传输速度只有30MB/s。
3、Type-C接口
支持手机、硬盘、∪盘等数据传输,现在USB 3.1 Gen2的速度已经达到10Gbps,设计标准也可以满足视频、数据兼顾传输。
适用于苹果 Macbook、华为 Mate Book、小米笔记本及华为P40、Mate30,三星S20、S10系列手机。
需要注意的是,USB 3.1 Gen1就是USB 3.0,而USB 3.1 Gen2才是真正的USB3.1。
4、USB-A:连接键盘鼠标
连接键盘鼠标使用的也是USB-A口,因为键盘鼠标对于接口的性能要求很低,
所以关于键鼠的连接,在选购的时候只需要注意接口数量够不够就行了,性能问题不用担心。
5、雷电接口
使用了Thunderbolt技术的接口,同时满足PCI Express和DisplayPort两种通信协议。
其中PCI Express用于数据传输, DisplayPort(也就是DP接口)超高清视频和最多的八声道音频。
雷电3接囗,40Gbps理论传输速率。主机端口,连接线,与终端设备符合雷电规范,才能达到最佳传输性能。
在笔记本上使用比较多,拥有该接口的笔记本对拓展坞的兼容性更好!但支持雷电3的产品目前价钱都很贵。
6、HDMl:外接大屏
目前主流是HDMI1.2、HDMI1.4、HDMI2.0版本,不同的接口所支持的分辨率、色深、刷新率不同。
HDMI接口就是一种用来传输影像和声音信号的接口,在智能电视、机顶盒、投影仪等设备中比较常见,其接口呈倒梯形。商务上,使用投影仪/显示器,可供会议、展示PPT等场景,需搭配对应HDMI线才能实现投屏。
HDMI接口在2002年提出,随着行业发展,HDMI 2.1标准已经能够支持4K@120Hz及8K@60Hz,支持高动态范围成像(HDR),可以针对场景或帧数进行优化,向后兼容HDMI 2.0、HDMI 1.4。最主要的是,它是视音频同时传输的。
可连接投影仪等,VGA最高支持分辨率:1080P/60Hz。
VGA接口也称为D-Sub接口。VGA采用的是模拟协议。VGA接口采用15针插针式结构,里面传输分量、同步等信号,是很多老显卡、笔记本和投影仪所使用的接口。
由于线材与信号干扰等一系列问题,VGA使用时一般仅能够达到1080p分辨率,在高分辨率下字体容易虚,信号线长的话,图像有拖尾现象。
8、DP接口
主要搭载游戏本上,拥有更大的带宽,需要区分有的游戏本是搭载mini DP接口,购买连接线需要mini DP转DP标准接口。
DP接口(DisplayPort)是一种图像显示接口,它不仅可以支持全高清显示分辨率(1920×1080),还能支持4k分辨率(3840×2160),以及最新的8k分辨率(7680×4320)。
9、SD/TF卡槽
连接手机卡、相机卡,大卡、小卡即插即用,解决 MacBook/超级本无卡槽读卡难题。
根据外型,可以大致将SD卡划分为:SD卡、mini SD卡、Micro SD卡(旧称TF卡)这三种。
SD卡:一种基于半导体快闪记忆器的新一代记忆设备。适用于相机、摄像机、电子书、MP3、AV器材等。
TF卡:别名microSD,mini版的SD卡。一种极细小的快闪存储卡。鉴于体积小、容量大的优势,适用于GPS设备、音乐播放器、快闪存储器盘、手机等体型小巧的存储设备。
10、3.5mm音频接口
3.5mm标准音频口适配市面上大部分音频设备,支持音频同时输入、输出,支持耳机/麦克风/音箱轻松连接。
11、以太网口:连接网线
连接有线网络,主要是为稳定的网络提供保障,市面上有百兆和千兆,尽量选择千兆的,传输速率1Gbps,理论下载速度125M/s,这一点不用多说了,只要选带网口的,基本就是它了。
